智慧工廠與無人工廠效率解決方案

Radio Frequency Identification Stocker

RFID eRack

RFID 電子貨架

RFID 電子貨架

技術應用


application

  • 有效監管晶圓盒的位置,以免貨物遺失
  • 即時顯示工序給operator,取代紙張工單,減少錯誤操作
  • 適時警示operator,如waiting timeout ,能提升生產效率
  • 管控生產進度
  • 建立生產履歷

貨架


  • 12-16 Lots
  • 各種貨架尺寸格式均可客製
  • 高精度版本可支援機器人取放

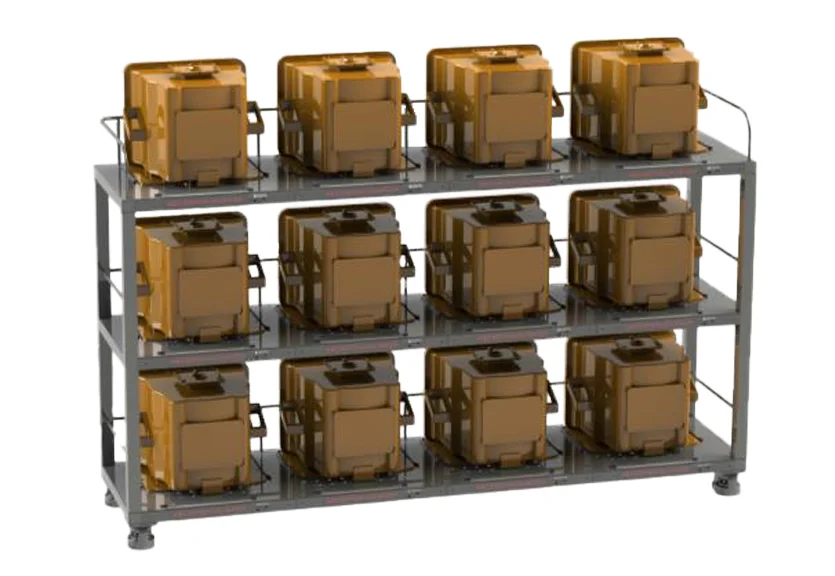

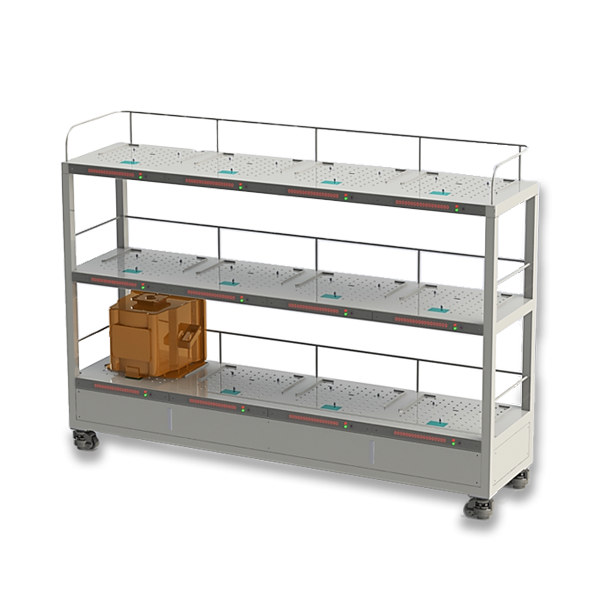

12吋FOUP貨架
Model
12吋FOUP貨架

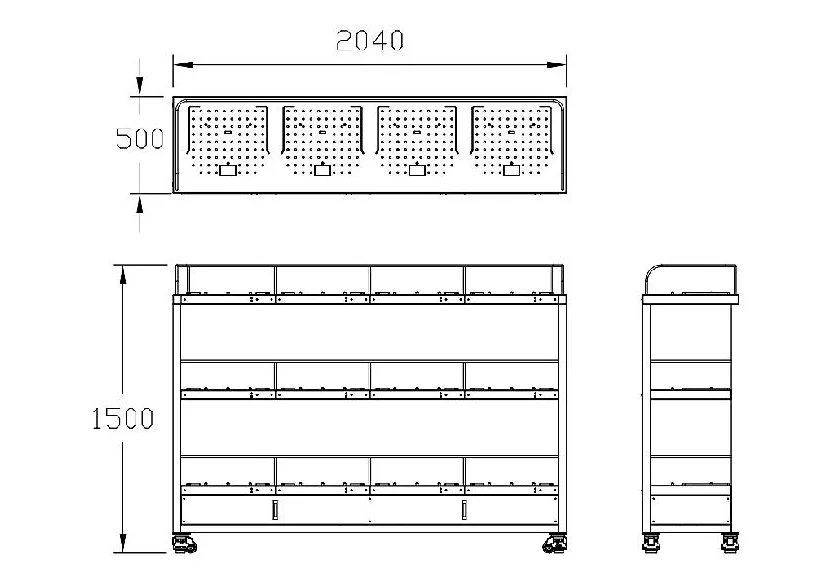

Design

12" FOUP 貨架

8吋CST貨架
Model
8吋CST貨架

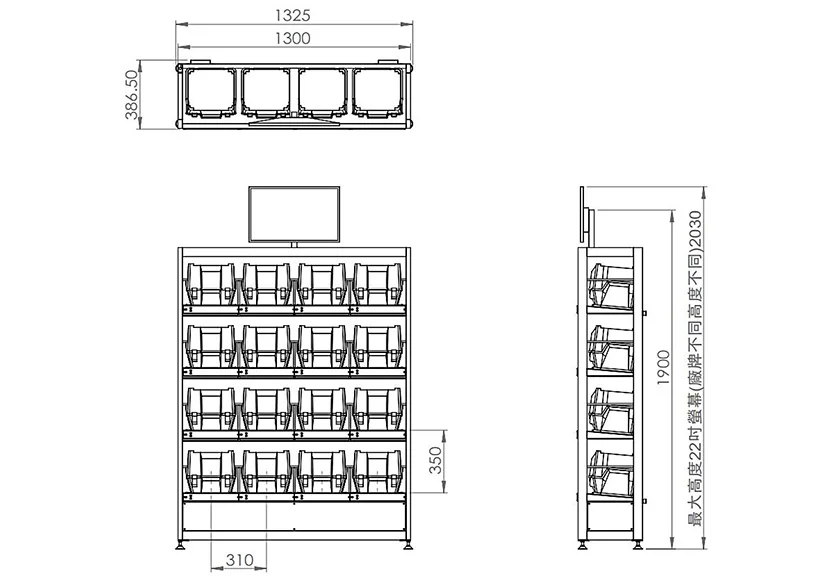

Design

8" CST 貨架

eRack
Management

收集所有 eRack status 資訊,代表所有 eRack 與 MES 交換資料,提供 admin 找貨查詢,工單查詢,統計分析等。

eRack貨架藉RFID天線可讀取 Foup 上的 RFID tag,將 carrierID 資料透過網路傳送到後台統一管理,然後再由後台反向接收關於 Foup 資訊給 operator。

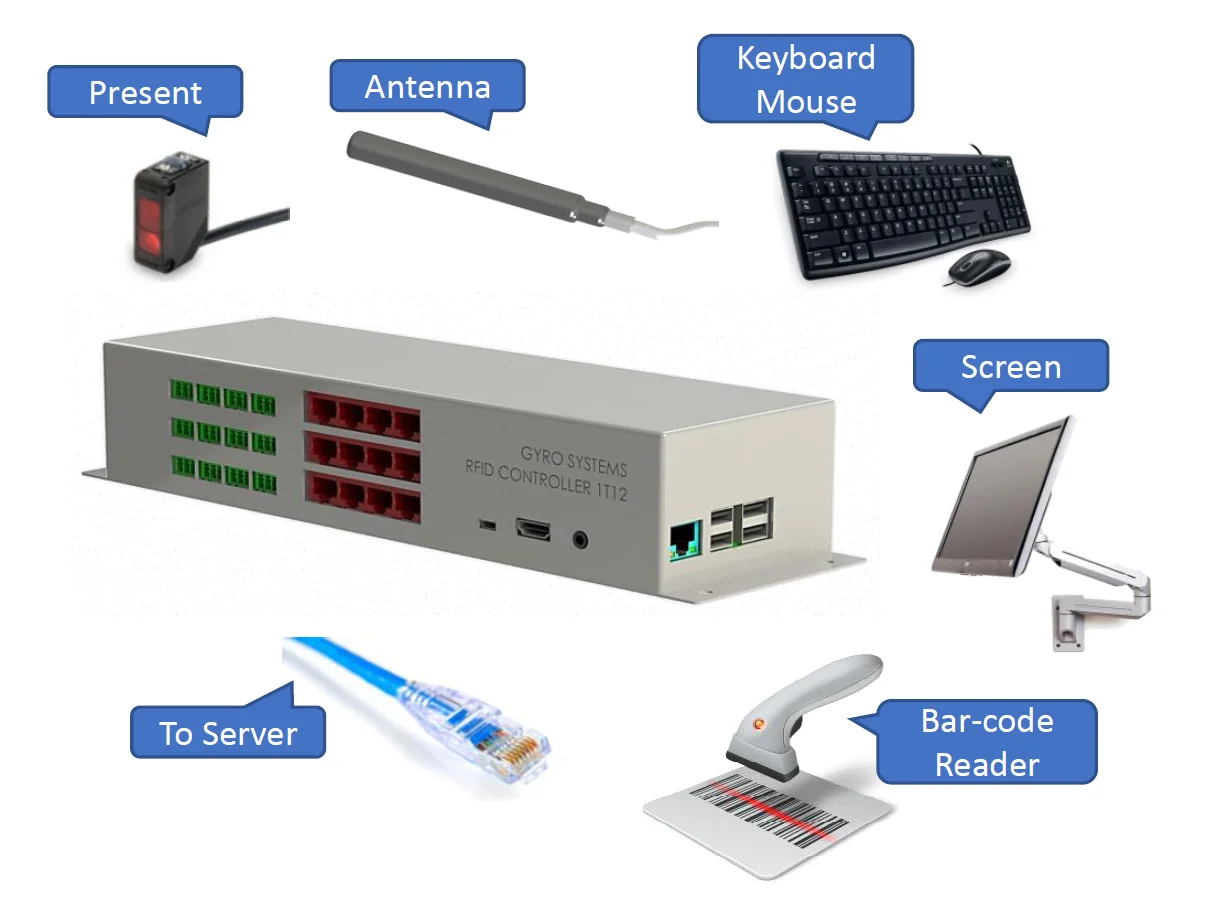

Multi-Antenna RFID Controller

Multi-Antenna RFID Controller

  • 每一個貨架配置一台RFID Controller,最多可管理 16 儲位
  • 每一儲位可配置多個 PS / PL
  • 內建嵌入式主機,可配置螢幕 / 鍵盤 / 滑鼠 / Barcode Reader
  • 原生支援 Ethernet ( WIFI 通訊 optional )
  • 特殊訂製 Antenna 可指定讀距,超強指向性,抗干擾

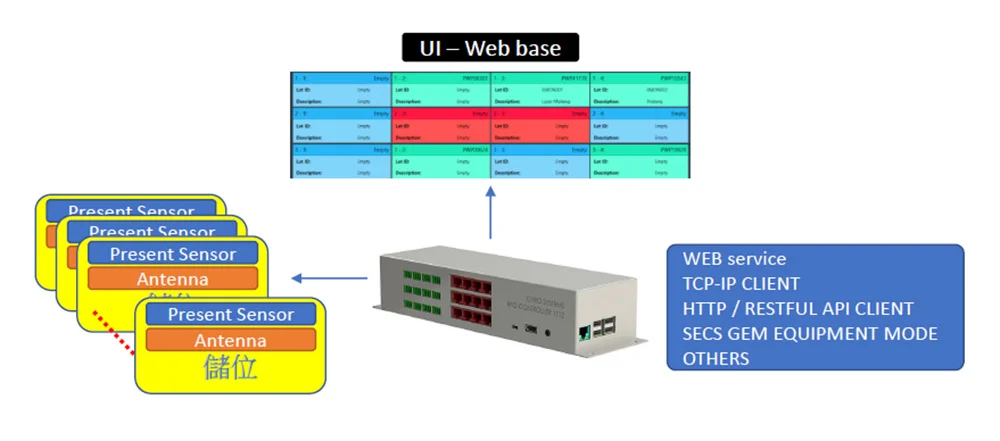

Multi-Antenna RFID Controller 內建軟體

Multi-Antenna RFID Controller 內建軟體

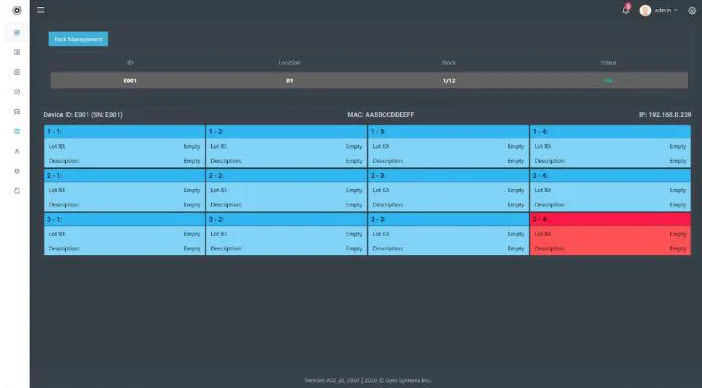

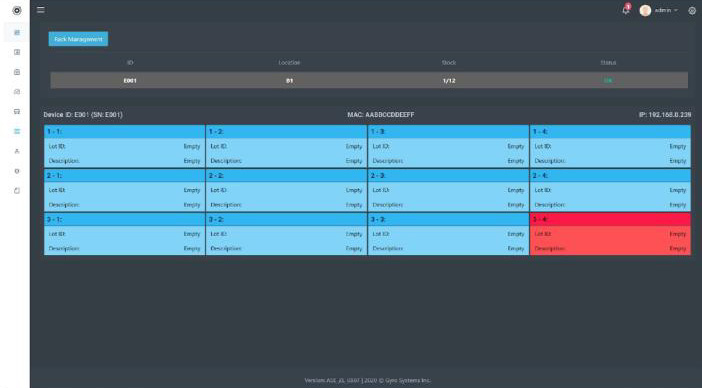

  • Web Base UI (可遠端連線顯示) - 儲位狀態顯示,上層派貨資訊顯示
  • TCP-IP,HTTP,RESTFUL API (CLIENT MODE) 通訊 [JSON,XML FORMAT]
  • 支援 SECS / GEM EQUIPMENT MODE 通訊 *optional
  • 支援 Present Sensor 觸發讀取,軟體觸發輪詢讀取

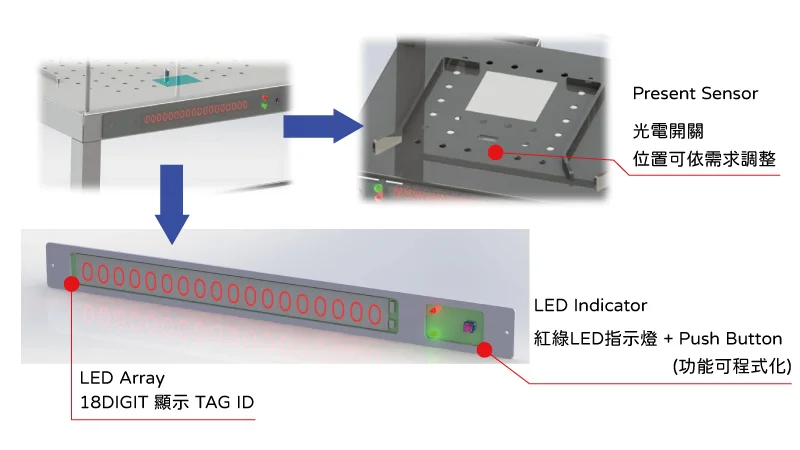

LED Array / LED Indicator / Present Sensor

LED Array / LED Indicator / Present Sensor

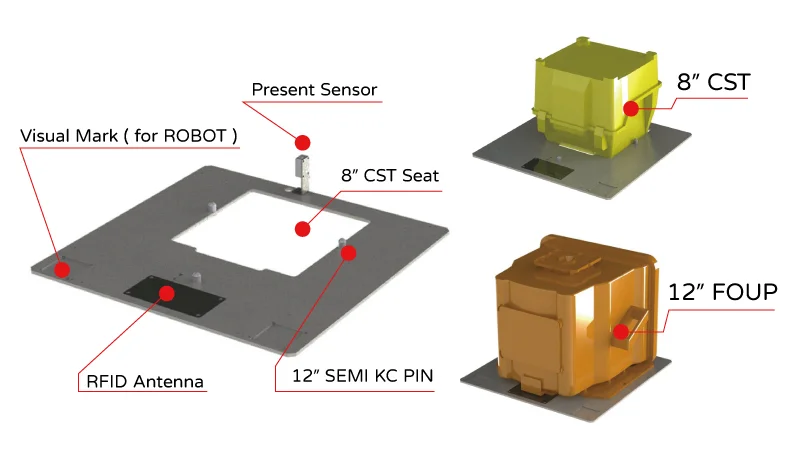

儲位模組範例

儲位模組範例

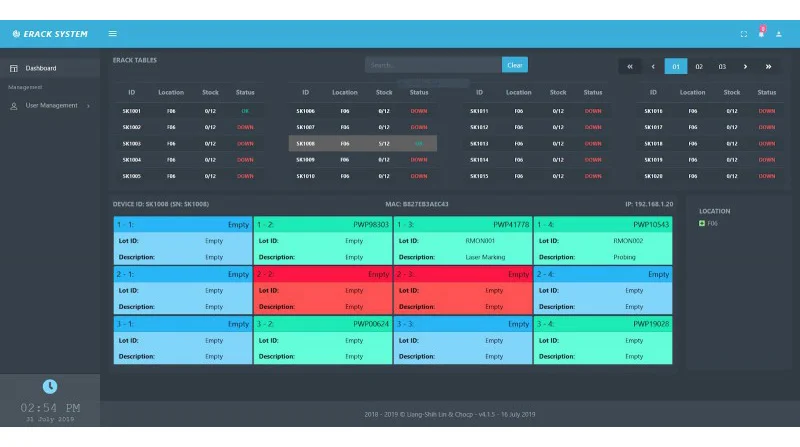

上層管理軟體 - eRack Management Server

上層管理軟體 - eRack Management Server

  • 串連管理多 eRack (新增/修改/刪除)
  • 與 MES 通訊交換資料 (SECS/GEM)
  • 提供查詢貨物位置,歷程
  • 統計各槽位進出次數

儲位模組範例

上層管理軟體 - Traffic System Controller

  • 串連管理多 eRack (新增/修改/刪除)
  • 與 MES/MCS 通訊交換資料 (SECS/GEM)
  • 提供查詢貨物位置,歷程
  • 統計各槽位進出次數
  • MR派車/交管
