智慧工廠與無人工廠效率解決方案

Electroplating Current Monitoring Machine

Current Monitoring

電流監控

電流監控

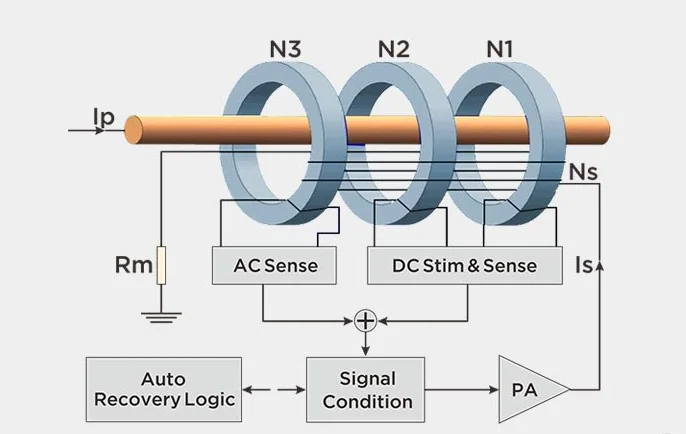

量測原理

量測原理

霍爾電流傳感器基於磁平衡式霍爾原理,根據霍爾效應,從霍爾元件的控制電流端通入電流Ip,並在霍爾元件平面的法線方向上施加磁場强度爲B的磁場,那麽在垂直於電流和磁場方向(即霍爾輸出端之間),將在Rm上産⽣生一個電動勢VH,稱爲霍爾電動勢,其大小正⽐比於控制電流Ip與磁場强度B的乘積。

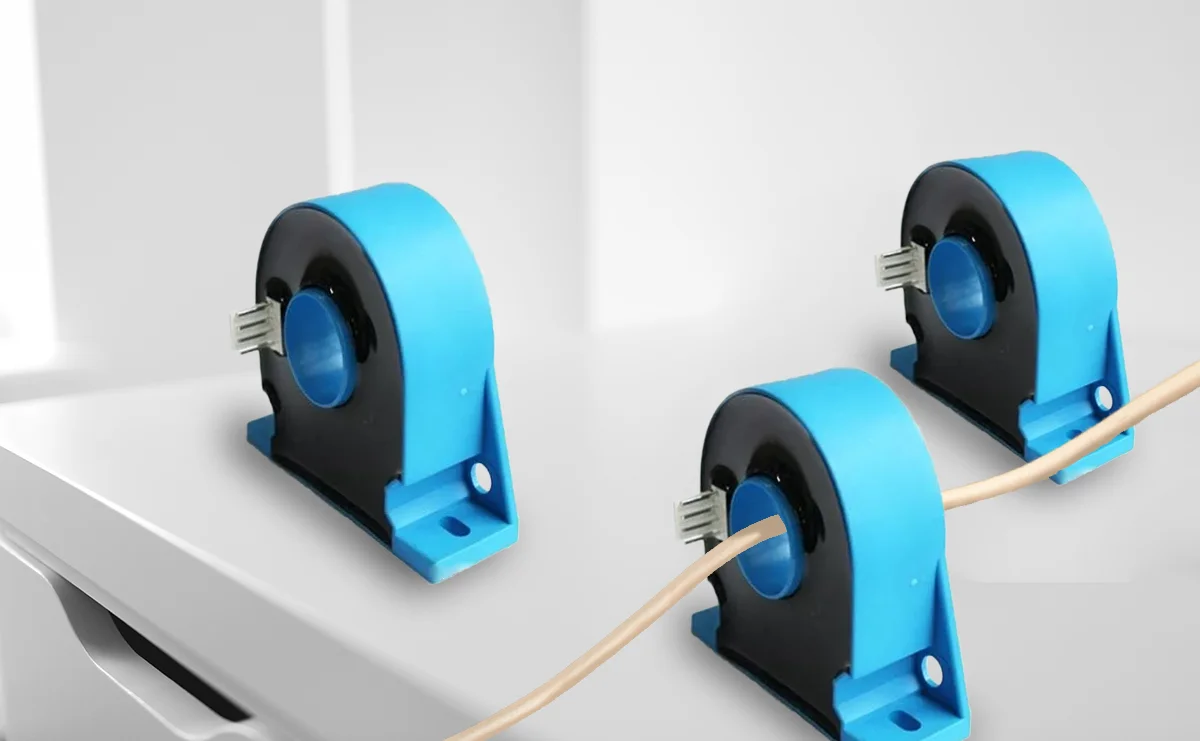

霍爾閉環電流傳感器


Basic sensor

  • 不用串聯到回路,不會對原來回路有任何影響
  • 電流導綫穿過中間的通孔
  • 輸出電壓與電流⼤⼩成正⽐
  • 通過運算放⼤大器後,進行A/D轉換
  • 安全可靠,響應速度快
霍爾閉環電流傳感器

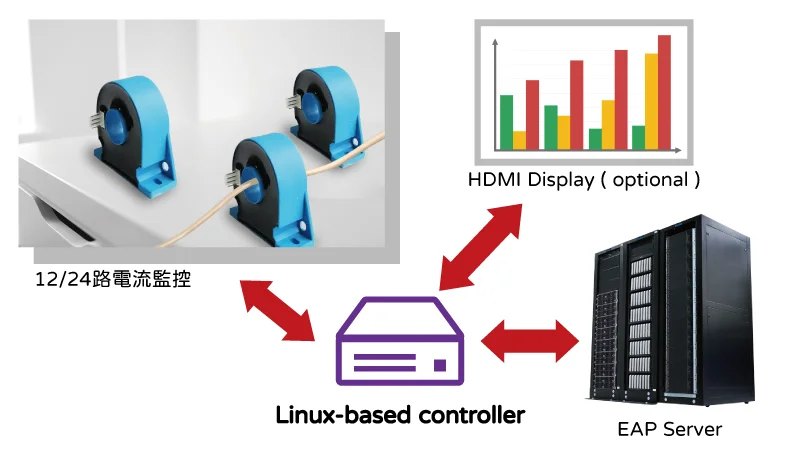

電鍍機台電流檢測方案


Solution

電鍍機台電流檢測方案
  • 每個電鍍機台(一般爲20路電路),需要配置一套電流檢測裝置和一套控制器。
  • 電流檢測裝置最多可支持24路正向和反向電流檢測,精度±10mA,最大檢測電流±50A。
  • 所有數據由控制器通過ethernet ( or SECS/GEM)送給FDC系統,進⾏real time監控。
  • 量測電流無需破壞機台原有的導線,對機台不會造成任何影響。
